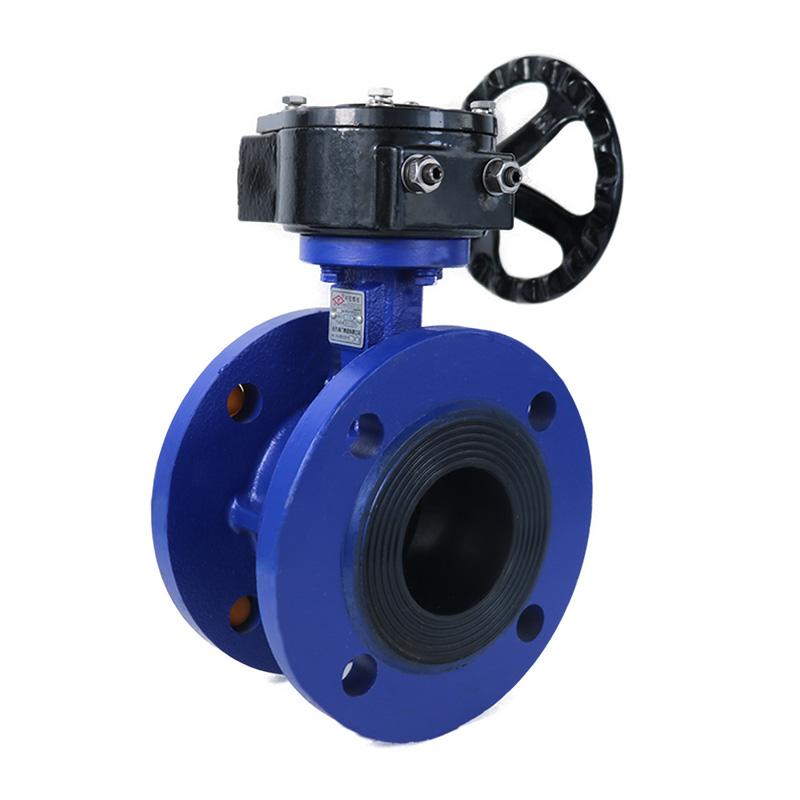

軟密封法蘭蝶閥是一種結合法蘭連接與軟密封技術的蝶閥，廣泛應用于石油、化工、冶金、水電、食品、醫藥等行業的管道系統中，承擔介質流量調節與截流功能。以下從結構特點、性能優勢、應用場景、選型要點四個方面進行詳細介紹：

一、結構特點

1. 軟密封設計

- 密封材料：采用橡膠、聚四氟乙烯（PTFE）等軟性材料作為密封圈，確保閥門在關閉時實現零泄漏。

- 密封結構：密封圈通常由T形密封環與多層不銹鋼片復合構成，或采用唇式密封設計，增強密封性能。

- 雙向密封：通過雙偏心結構或彈簧補償機制，實現正反雙向密封，解決逆流泄漏問題。

2. 法蘭連接

- 連接方式：閥門兩端帶有法蘭，通過螺栓與管道法蘭連接，安裝牢固，便于檢修。

- 標準兼容：法蘭連接符合GB/T 9113、GB/T 9115等國家標準，確保與管道系統的兼容性。

3. 雙偏心結構

- 偏心原理：閥桿軸心既偏離蝶板中心，也偏離閥體中心。這種設計使閥門在開啟時，蝶板能迅速脫離閥座，減少不必要的擠壓和刮擦現象，降低磨損，提高閥門壽命。

- 流阻小：蝶板采用雙平板桁架流通式設計，流阻小，強度高，抗振性能好。

二、性能優勢

1. 密封性能優異

- 零泄漏：軟密封材料與雙偏心結構相結合，實現正反雙向零泄漏，適用于對密封要求嚴格的場合。

- 耐磨損：蝶板與密封圈間無滑動摩擦，密封面耐磨損，使用壽命長。

2. 操作靈活省力

- 啟閉迅速：90°回轉即可完成全開或全關操作，啟閉迅速。

- 操作扭矩?。弘p偏心設計減少摩擦，操作輕便省力，支持手動、蝸輪、氣動、電動等多種驅動方式。

3. 適應性強

- 溫度范圍廣：根據密封材料不同，適用溫度范圍一般為-40℃至150℃，部分型號可擴展至-85℃至232℃。

- 壓力等級多樣：公稱壓力通常為PN0.6、1.0、1.6MPa，部分型號可承受更高壓力。

- 介質兼容性好：適用于水、污水、氣體、半流體及固體粉末等多種介質。

4. 安裝維護便捷

- 安裝位置靈活：可在水平、垂直等任意空間位置安裝，不受管道中介質流向的***。

- 維護簡便：密封件可更換，且更換方便，降低維護成本。

三、應用場景

1. 工業管道系統

- 石油、化工行業：用于管道介質的切斷和流量調節，適用于腐蝕性或非腐蝕性氣體、液體、半流體及固體粉末介質。

- 冶金、水電行業：用于高溫、高壓工況下的流體控制，如蒸汽管道、高溫水管道等。

2. 市政工程

- 給排水系統：用于城市供水、污水處理等系統的流量調節和截流控制。

- 供暖、燃氣系統：用于熱力管道、燃氣管道的流量調節和安全控制。

3. 特殊工況

- 食品、醫藥行業：用于衛生級管道系統，確保介質不受污染。

- 船舶、造紙行業：用于船舶管道、造紙工藝流程中的流體控制。

四、選型要點

1. 介質特性

- 溫度、壓力、腐蝕性：根據介質的溫度、壓力、腐蝕性等特性選擇適合的材質和密封材料。例如，對于高溫介質，需選擇耐高溫的密封材料；對于腐蝕性介質，需選擇耐腐蝕的不銹鋼材質。

- 流量特性：根據流體介質的流量特性選擇合適的閥門類型。如需調節流量，則選擇調節型閥門；如需截斷流量，則選擇截斷型閥門。

2. 壓力與溫度等級

- 公稱壓力：根據管道系統的壓力要求選擇適當?shù)墓Q壓力，通常為PN0.6、1.0、1.6MPa。

- 工作溫度：根據密封材料的不同，選擇適合的工作溫度范圍。例如，橡膠密封圈的溫度范圍為-40℃至90℃，氟橡膠密封圈的溫度范圍為-20℃至200℃。

3. 口徑與流量需求

- 公稱通徑：根據管道的直徑和流量要求選擇合適的閥門尺寸，公稱通徑范圍通常為DN50至DN1200mm。

- 流量調節：考慮閥門的流量調節特性，選擇具有合適流量特性的閥門，以滿足工藝過程對流量的精確控制要求。

4. 驅動方式

- 手動：適用于小口徑或低頻啟閉場景，成本低。

- 蝸輪/氣動/電動：適用于自動化控制系統，支持遠程控制和精確調節。電動執行機構需根據管道的特殊要求和使用場景選擇適合的輸出轉矩。

5. 連接方式

- 法蘭連接：安裝牢固，便于檢修，適用于需要頻繁拆卸的場合。

- 對夾式連接：結構緊湊，重量輕，但需注意連接件的材質和密封性能。

6. 密封件更換

- 可更換性：考慮密封件的可更換性，以便于日后的維護和更換。選擇密封件更換方便、成本低的閥門型號。
