蝶閥應用領域概覽：從法蘭三偏心到各類變體
蝶閥應用領域概覽：從法蘭三偏心到各類變體
蝶閥作為一種通過旋轉蝶板控制流體通斷與調節的閥門裝置，憑借其結構緊湊、啟閉迅速、流體控制性能優異等特性，在工業流體控制領域占據重要地位。從早期簡單的同心蝶閥到如今技術成熟的三偏心蝶閥，以及洛陽遠大閥門針對不同工況開發的各類變體，蝶閥的應用范圍已覆蓋石油化工、電力能源、市政水務、冶金建材等眾多行業。
一、法蘭三偏心蝶閥：工業流體控制的核心力量
1. 結構優勢奠定應用基礎
法蘭三偏心蝶閥是蝶閥技術發展的集大成者，其核心在于三個維度的偏心設計：閥桿軸線與蝶板密封面偏置、閥桿軸線與閥體通道軸線偏置、閥座回轉軸線與閥體通道軸線形成偏心角。這種設計使蝶板在開啟瞬間脫離閥座，關閉時僅在***后階段接觸并壓緊密封，實現密封面零摩擦接觸，徹底解決了傳統蝶閥密封副磨損快、壽命短的問題。
2. 高性能密封滿足苛刻工況
法蘭三偏心蝶閥的密封副采用軟硬層疊式不銹鋼片與柔性石墨組合結構，兼具金屬硬密封的耐高溫、高壓特性和彈性密封的零泄漏優勢。其雙向密封設計通過密封面錐角小于密封材料摩擦角實現自鎖，可承受反向壓力沖擊，適用于蒸汽、油氣、酸堿等苛刻介質。
3. 多樣化驅動方式適配自動化需求
法蘭三偏心蝶閥支持手動、氣動、電動、電液聯動等多種驅動方式，可與DCS、PLC等控制系統無縫集成，實現遠程監控與智能調節。二、雙偏心蝶閥：中低壓領域的性價比之選
1. 結構優化降低啟閉扭矩
雙偏心蝶閥在單偏心基礎上進一步改良，通過閥桿軸線同時偏離蝶板中心和閥體中心，使蝶板在開啟后迅速脫離閥座，減少摩擦阻力。其密封原理為位置密封，即通過蝶板擠壓閥座產生彈性變形實現密封，適用于中低壓（PN1.6—25MPa）、中溫（≤200℃）的液體或氣體介質。
2. 金屬閥座拓展高溫應用
雙偏心蝶閥可采用堆焊硬質合金或不銹鋼的金屬閥座，提高耐磨損性和耐高溫性。在某電力企業的鍋爐給水系統中，金屬密封雙偏心蝶閥在350℃高溫、16MPa壓力下連續運行3年無泄漏，較軟密封閥門壽命延長2倍。
三、中線蝶閥：低壓清潔介質的經典方案
1. 軟密封結構實現零泄漏

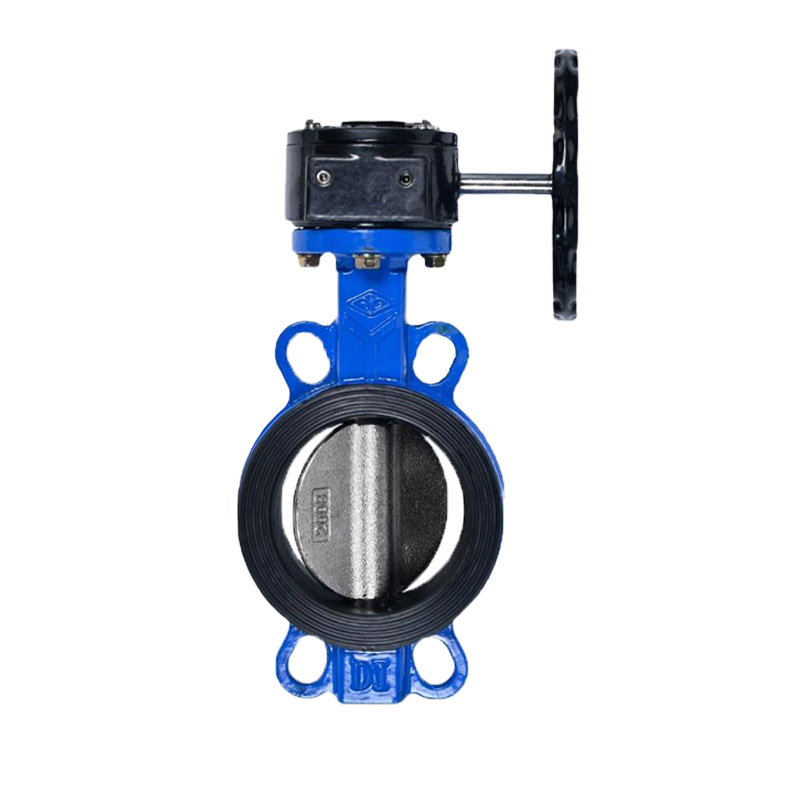

中線蝶閥的閥桿軸心、蝶板中心與閥體中心同軸排列，密封面采用橡膠或聚四氟乙烯等彈性材料，通過蝶板擠壓閥座實現密封。其結構簡單、成本低廉，適用于低壓（PN＜1.6MPa）、常溫（≤120℃）的水、空氣、燃?xì)獾惹鍧嵔橘|(zhì)。在某市政污水處理廠的曝氣系統中，中線蝶閥憑借零泄漏特性，有效防止了氣體泄漏，保障了生物處理效率。
2. 輕量化設計節省安裝空間
中線蝶閥采用薄金屬蝶板和短結構長度設計，重量僅為同規格閘閥的1/3，安裝空間減少40%。在某化工企業的管道改造項目中，中線蝶閥的緊湊結構使其能夠輕松適配狹窄的管道布局，縮短了施工周期并降低了改造成本。
四、特殊工況變體：針對性解決行業痛點
1. 低溫蝶閥：LNG接收站的關鍵設備
針對液化天然氣（LNG）的-162℃超低溫工況，低溫蝶閥采用奧氏體不銹鋼材質和特殊密封結構，防止材料冷脆和密封件收縮泄漏。在某LNG接收站的儲罐進出口管道中，低溫蝶閥通過液氮預冷試驗驗證，在-196℃環境下保持密封性能穩定，保障了LNG的安全儲存與運輸。
2. 耐磨蝶閥：礦漿輸送的可靠選擇
在冶金、礦山行業的礦漿輸送管道中，耐磨蝶閥通過在蝶板和閥座表面堆焊硬質合金或鑲嵌碳化鎢耐磨塊，顯著提高抗沖刷能力。某銅礦企業的選礦流程中，耐磨蝶閥在含固量30%的礦漿介質中連續運行18個月無磨損，較普通閥門壽命提升6倍。
3. 防火蝶閥：石油化工的安全屏障
防火蝶閥采用全金屬結構，閥座密封面堆焊不銹鋼或硬質合金，在火災高溫下仍能保持結構完整性和密封性能。在某煉油廠的催化裂化裝置中，防火蝶閥在650℃火焰沖擊下30分鐘內未發生泄漏，為人員疏散和火災撲救爭取了寶貴時間。
從法蘭三偏心蝶閥的核心地位到各類變體的針對性應用，蝶閥憑借其技術多樣性和工況適應性，已成為現代工業流體控制不可或缺的關鍵設備。
